量產
說明
- 10位模數轉換器
- 最大轉換速率：170 MSPS
- 低PLL時鐘抖動(170 MSPS)
- 自動增益匹配
- 自動失調調整
- 2:1 輸入多路復用
- 通過專用引腳或串行寄存器實現省電
- 4:4:4、4:2:2和DDR輸出格式模式
- 可變輸出驅動強度
- 奇數/偶數場檢測
- 外部時鐘輸入
- 再生Hsync輸出
- 可編程輸出高阻抗控制
- Hsyncs/Vsync計數器
- 綠同步(SOG)脈沖濾波器
- 無鉛封裝
特性
AD9984A是一款完整的10位、170 MSPS、單芯片模擬接口，針對捕獲YPbPr視頻和RGB圖形信號進行了優化。它的編碼速率達170 MSPS，具有300 MHz全功率模擬帶寬，支持最高達1080p的所有高清電視視頻模式，以及最高達UXGA（1600 × 1200，60 Hz）的圖形分辨率。
AD9984A內置一個170 MHz三通道ADC，其中具有內部基準電壓源、鎖相環(PLL)以及可編程增益、失調和箝位控制功能。用戶僅需提供1.8 V電源和模擬輸入。三態CMOS輸出可以采用1.8 V至3.3 V電源供電。
AD9984A片內PLL從三級同步信號（用于YPbPr視頻）或水平同步信號（用于RGB圖形）產生采樣時鐘。采樣時鐘輸出頻率范圍為10 MHz至170 MHz。內部產生Coast信號時，PLL可以在無同步輸入的情況下維持其輸出頻率。利用32級采樣時鐘相位調整功能可以維持輸出數據、同步和時鐘相位之間的關系。
通過自動失調特性，可以自動恢復信號基準電平，并校準消除三個通道之間的失調偏差。利用通道間增益自動匹配特性，可以使三個通道之間的增益不匹配較小。
AD9984A還能針對復合同步和綠同步(SOG)應用提供完全同步處理。箝位信號既可以在內部產生，也可以由用戶通過CLAMP輸入引腳提供。

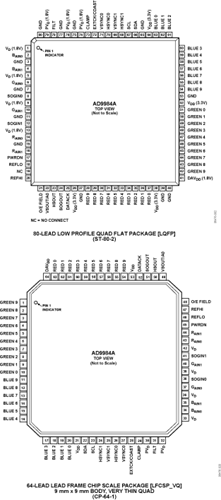

AD9984A采用先進的CMOS工藝制造，提供80引腳、無鉛、薄型四方扁平封裝(LQFP)或64引腳架構芯片級封裝(LFCSP)，節省空間；額定溫度范圍為0°C至70°C。
應用
- 高級電視
- 等離子顯示面板
- 液晶電視
- 高清電視
- RGB 圖形處理
- 液晶顯示器和投影儀
- 掃描轉換器
