新設計不推薦使用本產品
TI德州儀器 ADV7342 產品介紹
2026-04-14
1次
說明
- 支持1.8 V/3.3 V接口
- 支持74.25 MHz 20/30位高清輸入
- 6個11位、297 MHz視頻DAC
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 支持多格式視頻輸入
- 支持多格式視頻輸出
- 符合Macrovision® 7.1.L1版(標清)和1.2版(增清)標準
- 標清與增清/高清操作可同步進行
- 可編程特性
- 副本生成管理系統(CGMS)
- 隱藏字幕和寬屏幕信令(WSS)
- 集成副載波鎖定至外部視頻源
- 通過汽車應用認證
特性

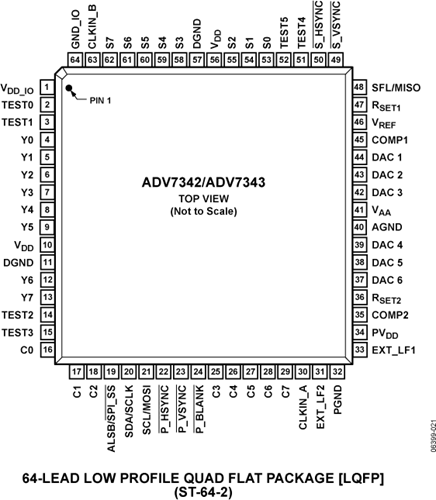

ADV7342/ADV7343均為高速、數模視頻編碼器，采用64引腳LQFP封裝。六個高速、3.3 V、11位視頻DAC支持標清(SD)、增清(ED)或高清(HD)視頻格式的復合(CVBS)、S視頻(Y/C)和分量(YPrPb/RGB)模擬輸出。
ADV7342/ADV7343各有一個24位像素輸入端口，可采用多種方式進行配置。SDR接口支持標清視頻格式，SDR和DDR接口支持增清/高清視頻格式。像素?cái)?shù)據可以用YCrCb或RGB色彩空間形式提供。這些器件還支持嵌入式EAV/SAV時序碼、外部視頻同步信號以及I2C通信協議。
此外還支持標清與增清/高清同步輸入和輸出。216 MHz（標清和增清）和297 MHz (高清)過采樣確保不需要外部輸出濾波，而全驅DAC則確保不需要外部輸出緩沖。
有線電視信號檢測和DAC自動關斷特性使功耗保持低點。
應用
- DVD刻錄機和播放機- 高清藍光DVD播放機
- 高清DVD播放機
參數
類型 | 描述 |
醫療健康 | 醫療超聲設備 |
