TI德州儀器 ADV7392 產品介紹
2026-04-14
1次
說明
- 支持1.8 V/3.3 V接口
- 3 個高質量10位視頻DAC
16× (216 MHz) DAC 過采樣適用于標清
8× (216 MHz) DAC 過采樣適用于增清
4× (297 MHz) DAC 過采樣適用于高清
DAC輸出電流：37 mA（最大值） - 支持多格式視頻輸入
4:2:2 YCrCb (標清、增清和高清)
4:4:4 RGB (標清) - 支持多格式視頻輸出
復合(CVBS) 與S視頻(Y/C)
分量YPrPb（標清、增清和高清）
分量RGB（標清、增清和高清） - 提供引腳架構芯片級封裝(LFCSP)

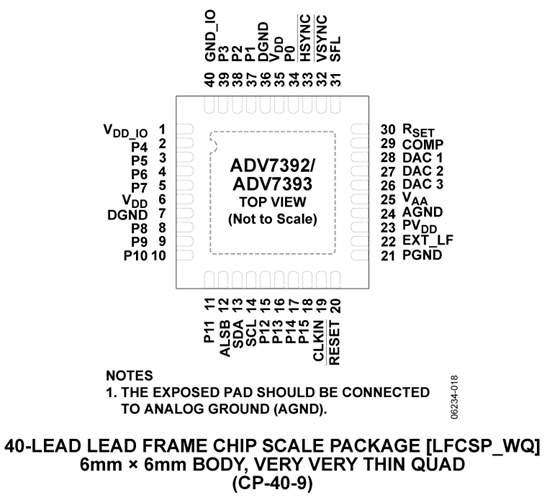

5 mm × 5 mm、32引腳LFCSP
6 mm × 6 mm、40引腳LFCSP - 支持74.25 MHz 8/10/16位高清輸入，符合SMPTE 274M (1080i)、296M (720p)和240M (1035i)標準
- 高級電源管理
獲專利的內容相關低功耗DAC操作
自動有線電視信號檢測和DAC關斷
各DAC具有獨立開關控制
休眠模式下功耗較低
- 符合EIA/CEA-861B標準
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 符合Macrovision® 7.1.L1版(標清)和1.2版(增清)標準
- 可編程特性
亮度和色度濾波器響應
垂直消隱間隔(VBI)
副載波頻率(FSC) 和相位
亮度延遲 - 副本生成管理系統(CGMS)
- 隱藏字幕和寬屏幕信令(WSS)
特性
ADV7390/ADV7391/ADV7392/ADV7393均屬于單芯片、高速、數模視頻編碼器系列。三個2.7 V/3.3 V 10位視頻DAC支持標清(SD)或高清(HD)視頻格式的復合(CVBS)、S視頻(YC)或分量(YPrPb/RGB)模擬輸出。
這些編碼器針對低功耗操作進行了優化，尺寸極小，并且只需很少的外部器件，非常適合要求電視輸出功能的便攜式和功耗敏感型應用。有線電視信號檢測和DAC自動關斷特性可確保功耗保持較低。
ADV7390/ADV7391配有一個8位視頻輸入端口，通過SDR接口支持標清視頻格式，通過DDR接口支持高清視頻格式。
ADV7392/ADV7393配有一個16位視頻輸入端口，可采用多種方式進行配置。同時支持標清RGB輸入。該系列所有器件均支持嵌入式EAV/SAV時序碼、外部視頻同步信號以及I2C、SPI通信協議。
應用
- 手機
- 數碼相機
- 便攜式媒體和DVD播放器
- 便攜式游戲機
- 便攜式數碼攝像機
- 機頂盒(STB)
- 車載信息娛樂系統（僅限ADV7393）
參數
類型 | 描述 |
醫療健康 | 醫療超聲設備 |
汽車 | 主機和駕駛艙 ECU |
